Акустико-эмиссионный способ диагностики конструкций из композиционных материалов на основе инвариантов

Введение. Повышение летно-технических характеристик (ЛТХ) и снижение веса конструкций летательных аппаратов при сохранении их достаточной прочности и жесткости является основополагающей задачей в авиастроительной области [1][2]. Внедрение композиционных материалов (КМ) частично позволяет решить данную задачу.

Разработчики летательных аппаратов (ЛА) постоянно внедряют в авиационную технику новые материалы для повышения ЛТХ и снижения массы конструкции. КМ позволяют снизить массу крыла, фюзеляжа и оперения. Высокие физико-механические свойства КМ повышают жесткость и прочность конструкции.

К основным преимуществам КМ относят высокие значения удельной прочности, жёсткости (модуль упругости 130–140 ГПа), износостойкости и усталостной прочности^{1, 2}[3][4]. К недостаткам КМ относят гигроскопичность, значительную стоимость, анизотропию свойств, низкую ударную вязкость, низкую эксплуатационную технологичность.

Целью исследования являлось повышение точности и оперативности оценки трещиностойкости конструкций из композиционных материалов за счет применения акустико-эмиссионного (АЭ) контроля.

Материалы и методы. В авиастроении применяется широкий спектр КМ [1][4] (рис. 1), за счёт которых можно облегчать вес конструкций. Это достигается путем замены элементов, выполненных из традиционных материалов (сплавы титана и алюминия, стали), на КМ.

Перед предприятиями авиационной промышленности стоят две важные задачи:

• оценить процессы накопления повреждений и разрушений конструкций из КМ во всем диапазоне знакопеременных нагрузок;
• оценить качество серийной продукции из КМ путем проведения прочностных испытаний.

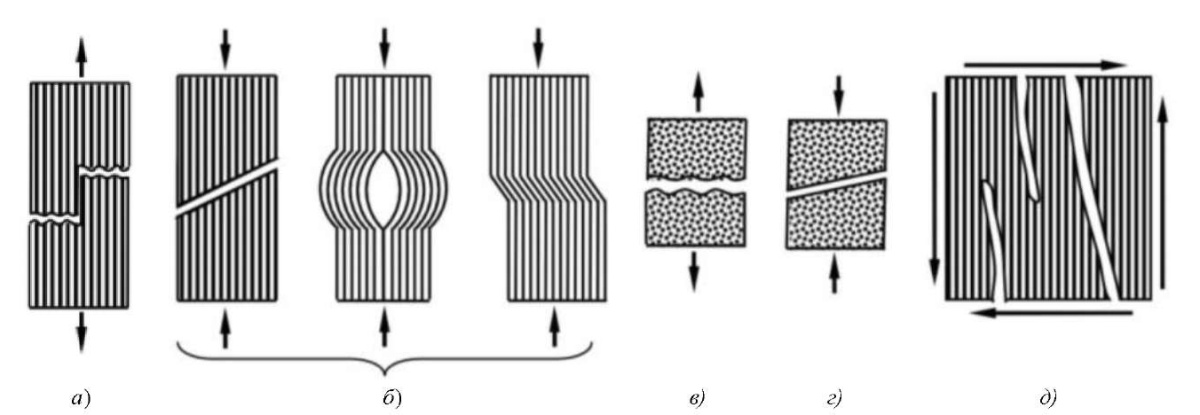

В основном выделяют следующие схемы разрушения КМ (рис. 1):

В настоящее время особое место среди методов диагностирования конструкций ответственного назначения занимает акустико-эмиссионный (АЭ) метод НК.

Метод АЭ основан на регистрации акустических волн, излучаемых при разрушении КМ. К основным преимуществам данного метода относят [5–11]:

АЭ в КМ представляет собой нестационарный случайный процесс излучения упругих волн. Исходя из этого, для обработки и анализа таких процессов могут применяться методы статической радиотехники. На основе пуассоновского распределения выполняется известное равенство между математическим ожиданием и дисперсией количества событий в случайном процессе:

𝑚[𝑥]=𝐷[𝑥]= 𝜆, (1)

где 𝜆 — интенсивность числа импульсов на заданном интервале выборки.

Это соотношение позволяет построить параметрические инварианты, справедливые только для пуассоновского процесса, и на этой основе оценить отклонение анализируемого процесса от пуассоновского [5][6][12][13]:

Выражение (15) может использоваться как инвариант количества импульсов АЭ для определения степени отклонения потока АЭ импульсов от пуассоновского при проведении АЭ испытаний КМ.

На основании (15) получим еще несколько выражений для определения степени отклонения потока импульсов АЭ от пуассоновского:

(3)

(4)

При образовании макродефекта характеристики потоков импульсов АЭ становятся зависимыми, что разрушает гипотезу пуассоновского потока и приводит к нарушению равенств (2–4).

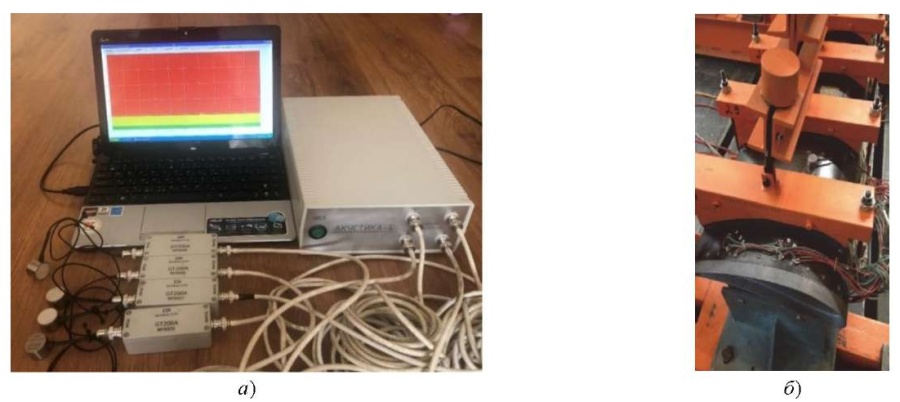

Данный подход реализован в программно-аппаратном комплексе (ПАК) (рис. 2), который позволяет идентифицировать трещиноподобные дефекты в различных КМ [12][13].

ПАК состоит из следующих компонентов:

• широкополосные пьезодатчики GT300, рабочий диапазон частот —100–800 кГц, резонансная частота 283 кГц;
• усилитель GT200A, коэффициент усиления — 1–200, пределы допускаемой дополнительной относительной погрешности коэффициента преобразования по заряду в рабочем диапазоне температур составляют от –40 °до + 85 °С с погрешностью ± 1 %;
• АЦП E20-10 — быстродействующий модуль АЦП с наличием USB интерфейса для подключения к ПК, который имеет 4 канала АЦП 14 бит/10 МГц с функцией мультиплексирования, 16 каналов цифрового ввода и вывода, совместимые с TTL логикой, а также 2 канала ЦАП 12 бит/ ±5 В;
• ПЭВМ, ВЧ кабели.

Точность и достоверность регистрации и обработки АЭ обеспечивается частотными параметрами пьезодатчиков и АЦП, которые согласуются с теоремой Котельникова, которая гласит о том, что непрерывный сигнал с ограниченным спектром можно точно восстановить по его дискретным отсчётам, если они были взяты с частотой дискретизации, превышающей максимальную частоту сигнала минимум в два раза.

В ПАК используется программная амплитудная пороговая фильтрация, а также способ сглаживания резонансной амплитуды затухания импульсов на основе цифрового пикового детектора, позволяющий получить экспоненциальное сглаживание формы импульсов АЭ для повышения точности их регистрации.

Для комплексного анализа в реальном масштабе времени множества информативных параметров сигналов АЭ разработана методика оценки многопараметрической информации, основанная на объединении («свёртки») информативных параметров АЭ методами теории исследования операций.

Разработанная программная реализация методики имеет следующие основные функциональные режимы: настройка, проверка функционирования, ввод ограничений и исходных данных, наблюдение за изменением нагрузок, деформаций и осциллограмм импульсов АЭ, комплекс информативных параметров АЭ и их «свёртки» по каналам регистрации, определение местоположения дефектов, оценка опасности дефектов и возможности дальнейшей эксплуатации конструкции, хранение результатов.

Так как АЭ является пассивным методом неразрушающего контроля, один пьезодатчик может регистрировать сигналы с отдельного силового элемента ЛА (рис. 2 б).

От материала, профиля и толщины испытуемых образцов зависит затухание упругих волн, что определяет количество используемых пьезопреобразователей и расстояние между ними. Затухание сигналов определяется опытным путём при помощи имитатора АЭ сигналов перед проведением испытаний образцов и элементов конструкций.

Для локализации дефектов за основу был взят триангуляционный метод^{3, 4}, что позволяет определять в силовых элементах конструкций местоположение дефектов в реальном масштабе времени с точностью до 0,1 м.

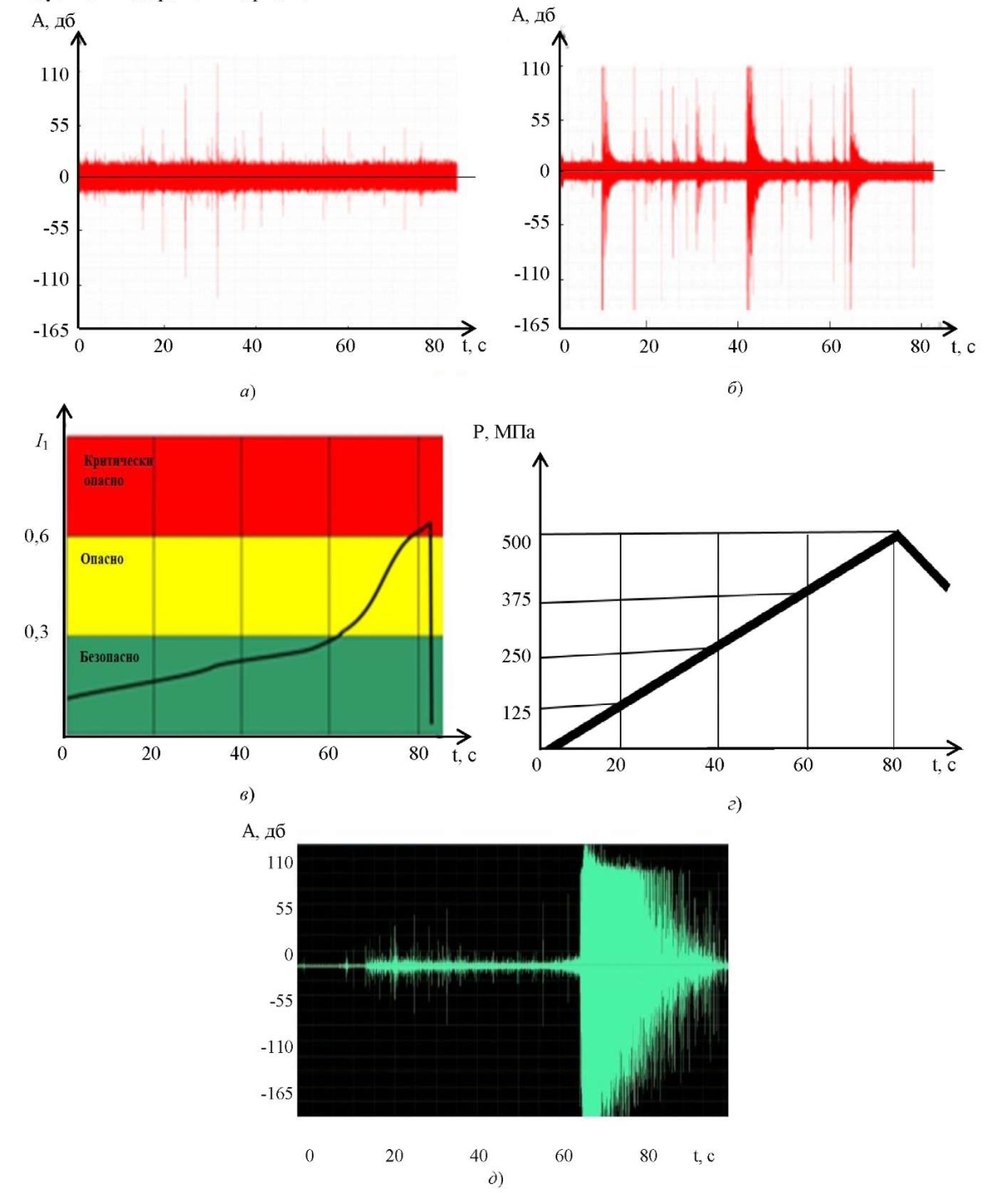

Результаты исследования. Для оценки достоверности предложенного метода инвариантов и чувствительности ПАК к оценке развивающихся дефектов были проведены прочностные испытания серии образцов КМ КМУ-1В до разрушения. Нагрузка осуществлялась разрывной машиной РМ-1. Перед началом испытаний на растяжение до разрушения на поверхность образца устанавливался пьезоэлектрический датчик через слой контактной смазки (Циатим) для улучшения акустического контакта. В ходе испытаний регистрировались акустические импульсы, возникающие в структуре ОК при создании нагрузки. Упругие волны АЭ регистрировались пъезодатчиком, затем сигнал усиливался предусилителем, аналого-цифровой преобразователь трансформировал сигнал в аналого-цифровой вид для последующей обработки на ПЭВМ. Результаты изображены на рис. 3:

На рис. 3 а и б представлены осциллограммы импульсов АЭ при разрушении матрицы и волокон композиционного материала, в которых максимальные значения амплитуды (А) АЭ сигнала соответствуют разрушению ОК. При значениях амплитуды 55 Дб происходит разрушение матрицы КМ, при 75 Дб — волокон КМ.

На рис. 3 в изображена зависимость инварианта от времени I₁ (нагрузки). Зеленая зона характеризуется отсутствием дефекта в силовом элементе планера. Желтая зона характеризуется неблагоприятной средой нагружения ОК, образованием развивающихся дефектов (трещин, расслоений). Красная зона соответствует разрушению КМУ-1В.

С 60 секунды нагружения при нагрузке 375 МПа происходит образование магистральной трещины (рис. 3 г), что приводит к выходу инварианта из зелёной (безопасной) зоны. Данные условия соответствуют 75 % разрушающей нагрузки (350 МПа) образцов. Достоверность применения инвариантов подтверждается резким увеличением амплитуды и интенсивности сигналов (рис. 3 д), результатами оптического контроля при испытаниях.

При нагрузке P=500 МПа происходит разрушение КМ в момент времени равный T=80 c, что вызывает уменьшение нагрузки и амплитуды акустических колебаний в материале ОК.

Обсуждение и заключения. Данный эксперимент отражает проведение акустико-эмиссионного контроля образцов (силовых элементов конструкций) из КМ КМУ-1В.

Разработанный ПАК на основе предложенного метода инвариантов позволяет оперативно (в реальном масштабе времени) обрабатывать многоканальную и многопараметрическую информацию об изменении информативных параметров АЭ и определять местоположение дефектов в КМ, оценивать степень опасности дефектов и возможность дальнейшей эксплуатации конструкций [12][13].

В перспективе предлагается внедрение подобных автоматических систем контроля для осуществления диагностирования конструкции летательных аппаратов в полете и при наземном обслуживании.
